之前出過一個全量體版的原型教程,但是隨著學習的深入,發現有很多的問題,于是我就潛心修煉,根據畫了四版,終于找到了一個比較科學合理的版本,即兼顧到新文化原型自有體系的科學性,又兼顧到單體單量的合理性。話不多說,上圖!

?

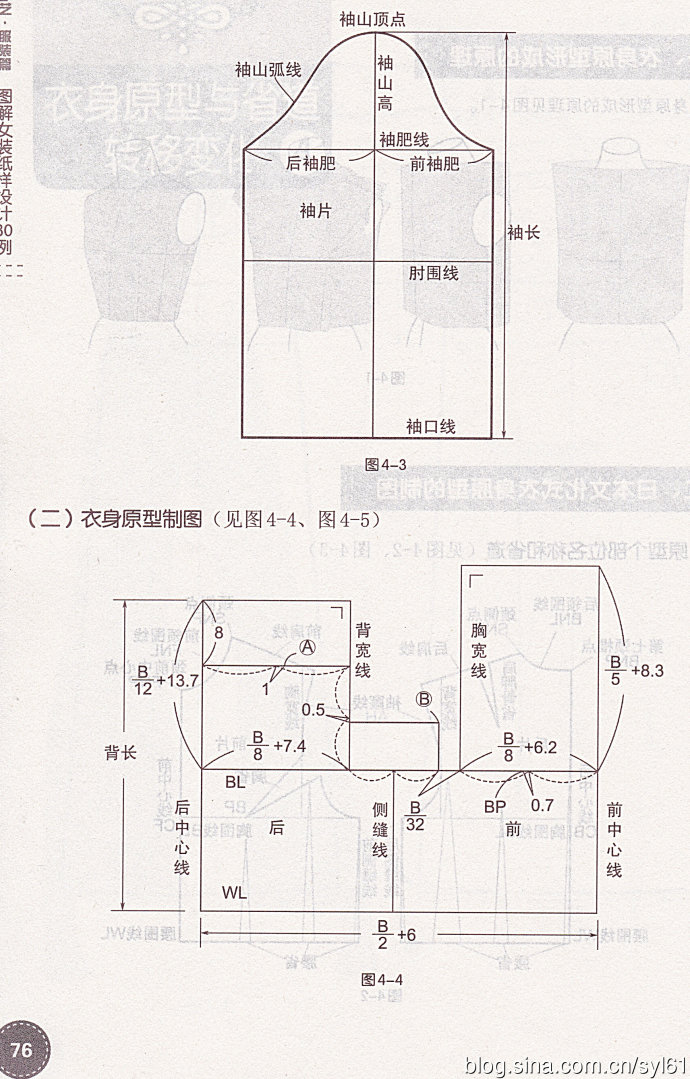

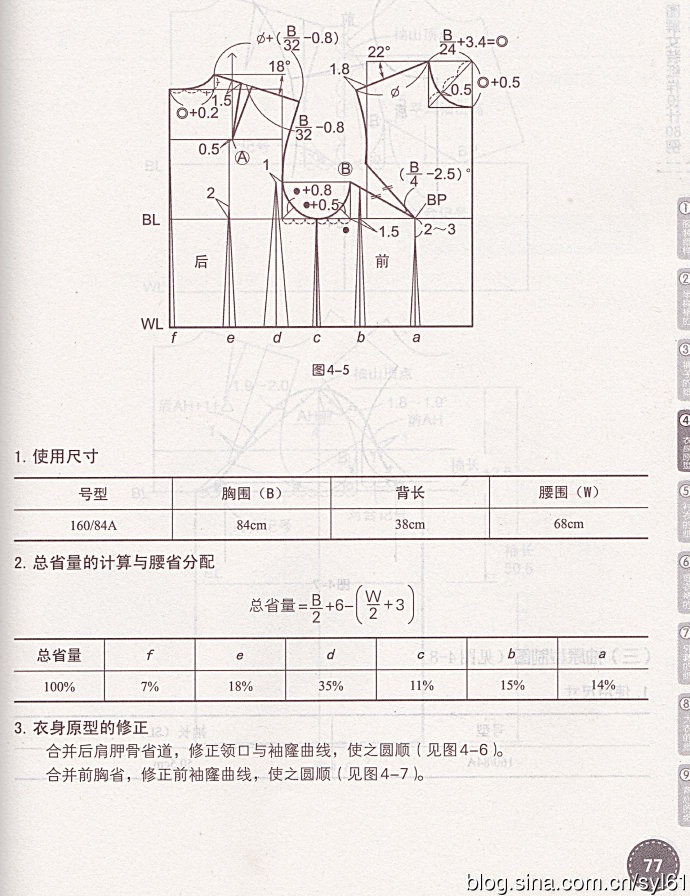

1、原版的第八代新文化原型

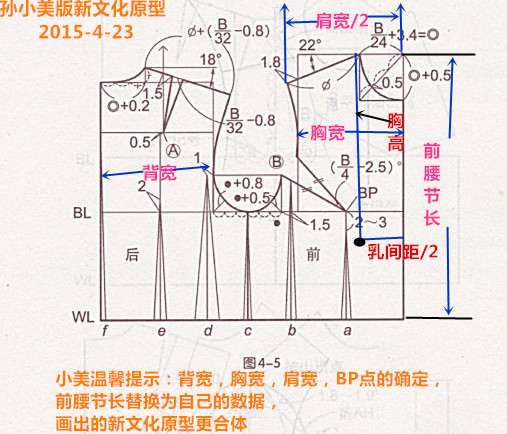

2、根據自己的量體尺寸,替換掉部分公式計算出來的尺寸,畫出來的原型更合理


?

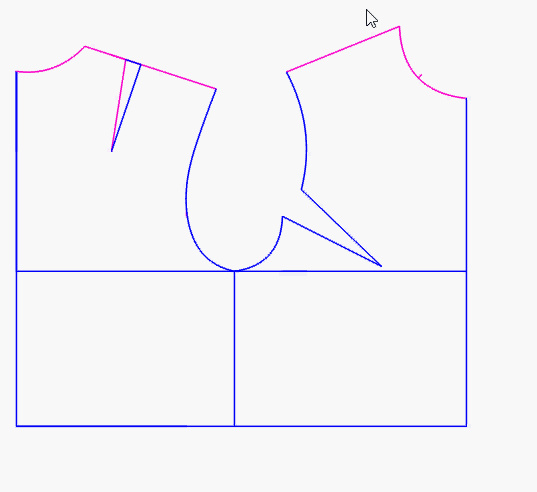

3、這個原型可以看出BP點高出腋下點,如果繼續按新文化原型畫,畫出的BP點會靠下,做出來的衣服就會不合體
4 不同的原型效果比較

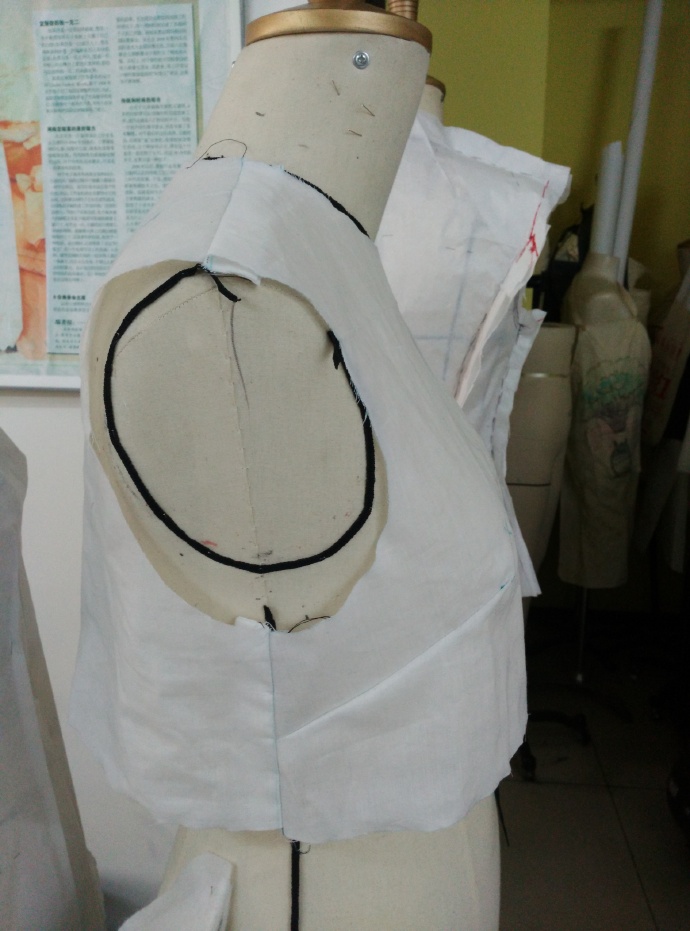

第一個圖片是完全用比例法打的一個原型版,可以看出袖籠深度偏深,與原型的基礎理論不配套,PASS!

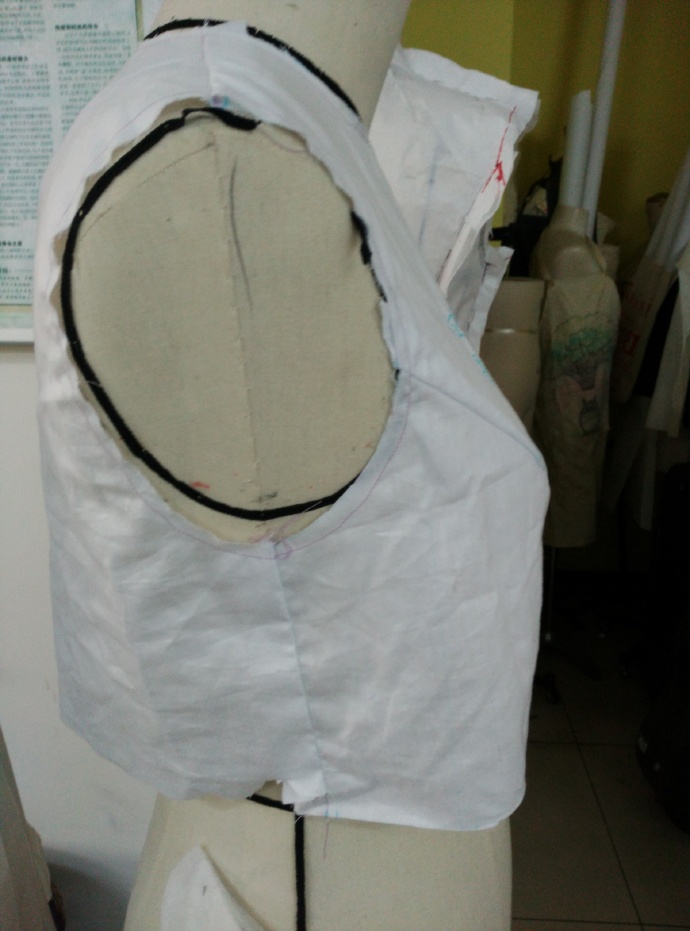

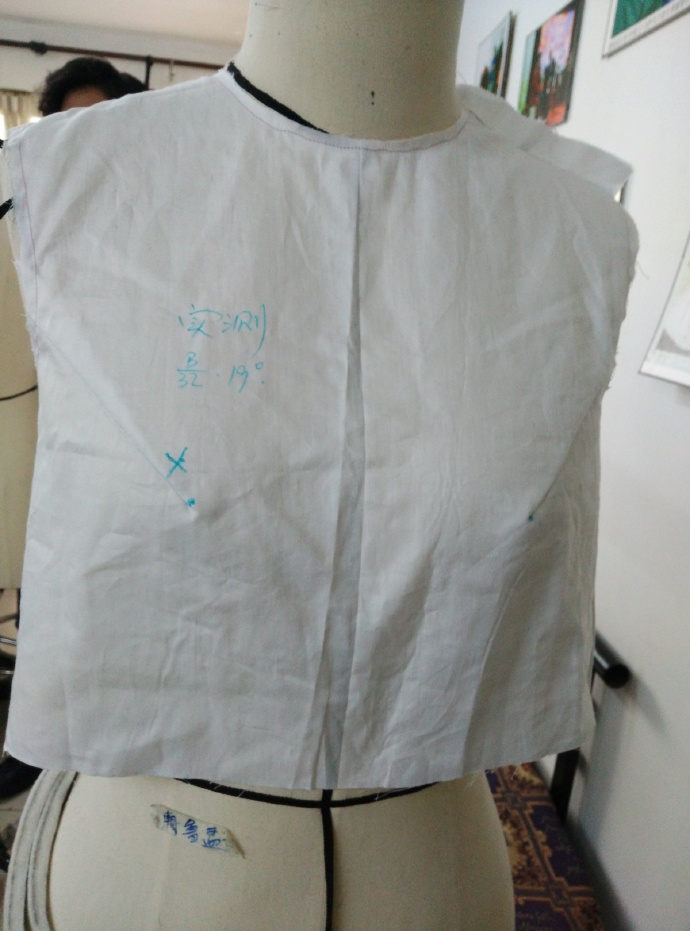

第二張圖片是我早期的一個研究成果,當時還是把BP點的設計在胸圍線上,問題就是如果胸高數據偏大,前片就會比實際的尺寸長,出現前片向后跑的情況,反之如果胸高數據偏小,前片就會比實際尺寸小,出現后片向前跑的情況。而且袖籠深也會根據前面的情況偏大或者偏小。我的胸高比標準人臺的偏大,所以從圖片上可以看出袖籠深會偏深,實際BP點位置偏下

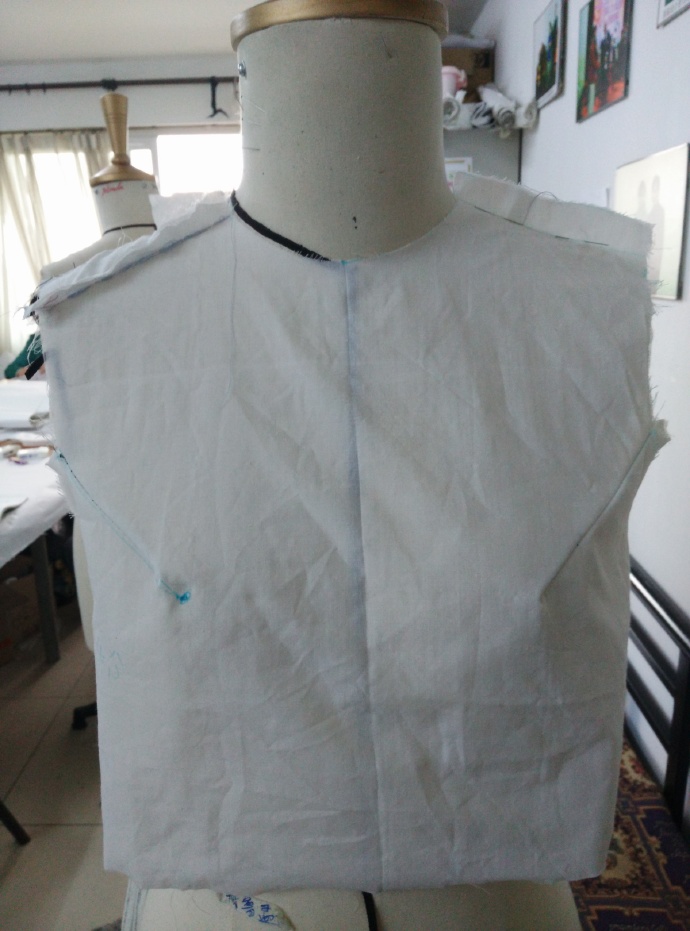

第三張圖片是標準的第八代原型的樣衣,與模特的尺寸基本吻合。我的胸圍與該模特胸圍基本一致。但是BP點差異比較大,所以此款樣衣穿到我的身上就有很多問題。



根據以上的問題我用實際測量的數據替換了一些公式得來的數據,并加入了前腰節長這個數據來限制前片的尺寸,有了這一限制,有了這一限制再去確定BP點會和自己的身材相吻合,并且部分經驗型的數據參考了新文化原型的體系,方便后期制作衣服時更合體。




?
